Monitoreo 3D en Línea y Cubicación de Acopios a Granel

El sistema permite tener una medición en línea de niveles, perfiles de superficie y volumenes completos para todo tipo de acopios de gran tamaño, incluyendo patios de carga y canchas de acopio, ya sea que se carguen con carros repartidores o por medio de correas, para efectos de control operacional o balance de masas. Permite además visualizar volumen de carga disponible sobre alimentadores de descarga, zonas virtuales preconfigurables, ordenamiento de carga y carga muerta.

Cómo Funciona

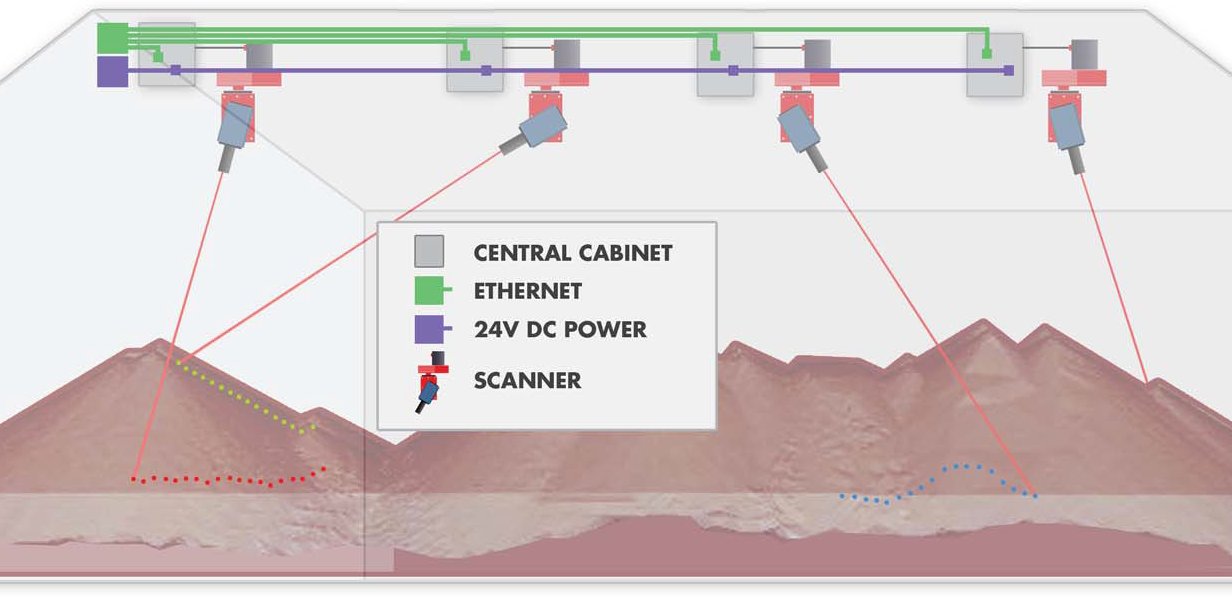

Una combinación de varios sensores montados sobre puntos fijos en la nave o patio de acopio, escanean constantemente el manto de la superficie del material y construyen un perfil 2D, lo que sumado a la geometría de la estructura permite obtener un mapa 3D completo y calcular el volumen para cada zona preconfigurada y para el total del acopio.

El sistema se basa en tecnología LASER, y es apto para ser usado en condiciones ambientales industriales (ej. polvo, ruido, neblina, vibraciones y temperatura).

Interfaz & Funcionalidad

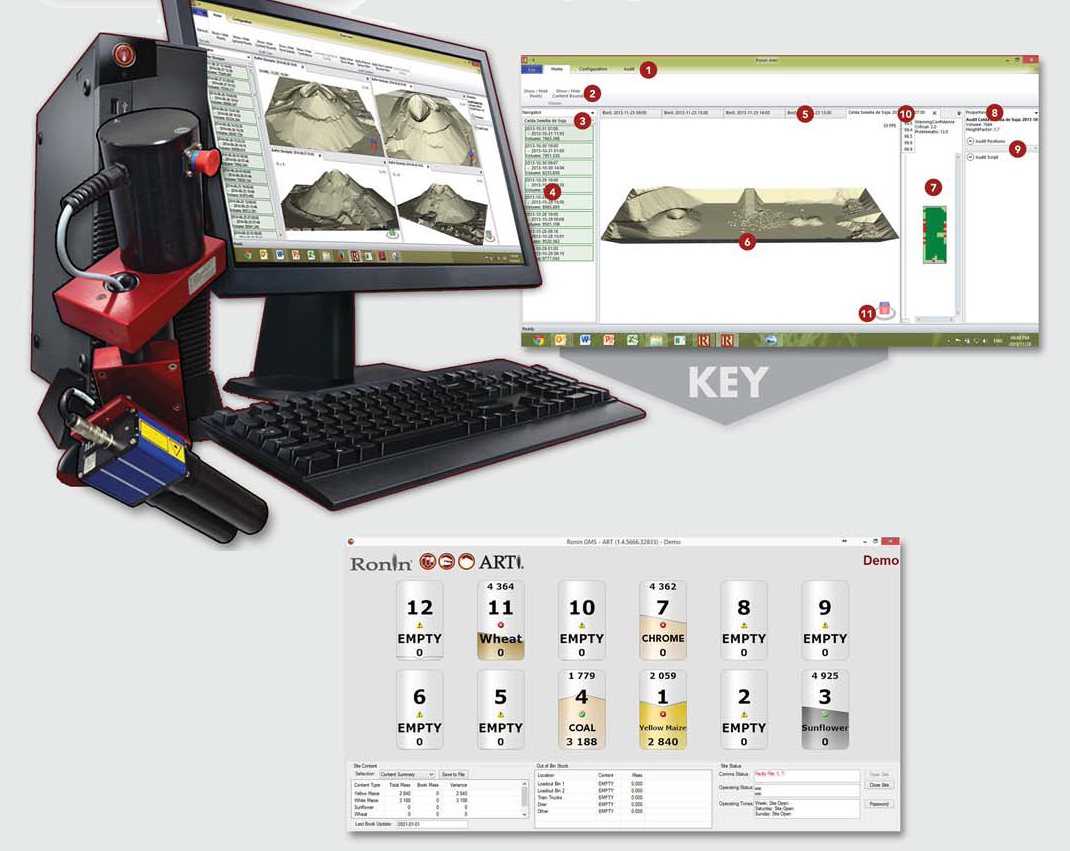

El sistema posee una interfaz que puede ser accedida por cualquier computador autorizado con la aplicación cargada y es altamente configurable a las necesidades del usuario, pudiendo incluir mapas 2D y 3D, ventanas de tendencia y tablas de ingreso de parámetros o salida de datos. Entre sus funcionalidades se puede incluir:

• Medición de niveles promedio (m), máximo y mínimo por sección del acopio
• Medición de perfiles de nivel (m) por zona en un mapa 2D coloreado por altura
• Cálculo de volumen (m3) por zona y para el total del acopio monitoreado
• Construcción en línea de un mapa 3D del acopio
• Medición de niveles, perfiles y volúmenes sobre alimentadores de descarga
• Ventanas de tendencias con datos históricos de operación del stockpile
• Reportes configurables de producción
