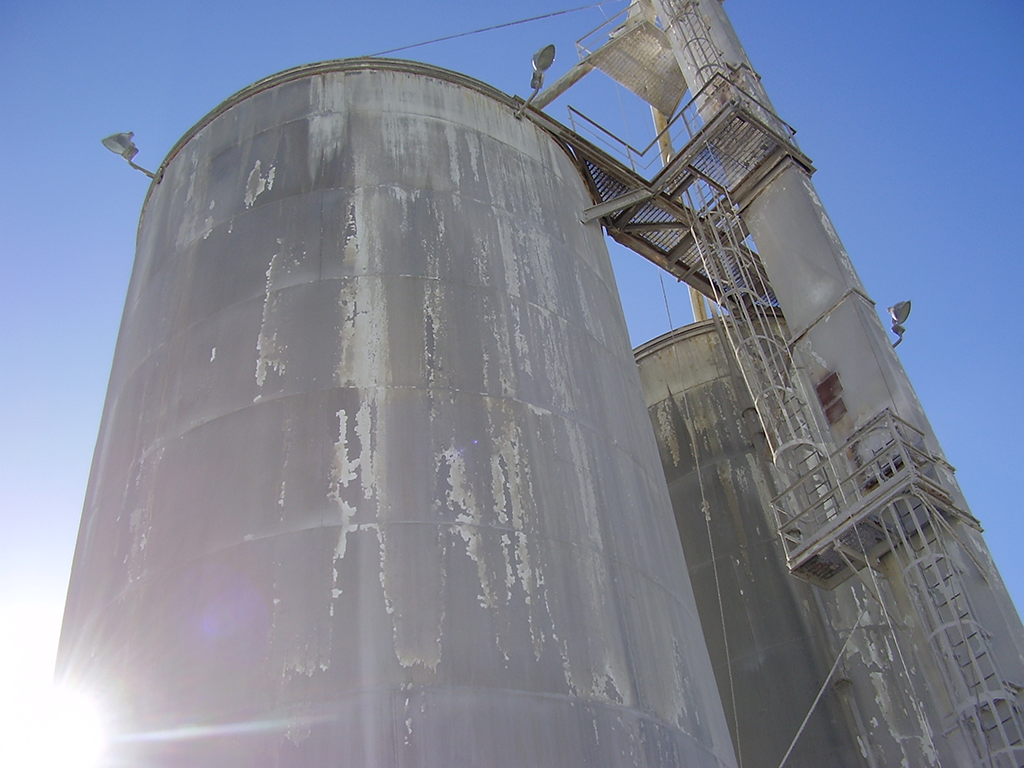

Monitoreo 3D en Línea y Cubicación de Silos, Tolvas y Domos

El sistema de medición de silos/domos permite tener una medición en línea de niveles, perfiles de superficie y volumenes completos para acopios de material a granel, para efectos de control operacional o balance de masas. Permite además visualizar volumen de carga disponible.

Cómo Funciona

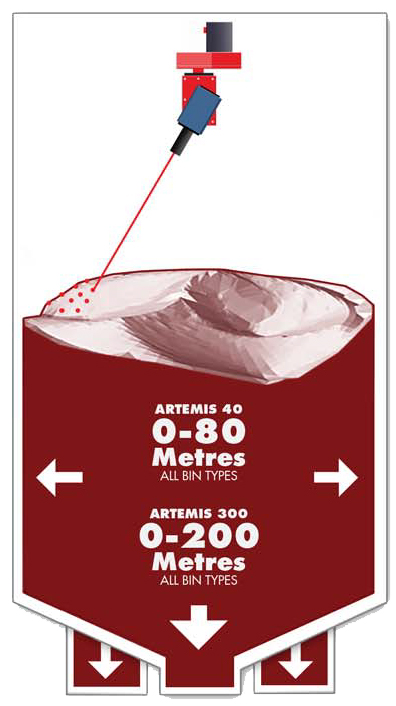

Un juego de sensores montados en el tope del silo o domo, escanean constantemente el manto de la superficie del material y construyen un perfil 2D, lo que sumado a la geometría de la estructura del silo/domo permite obtener un mapa 3D completo y calcular el volumen para el total acopiado.

El sistema se basa en tecnología LASER, apto para condiciones ambientales industriales (ej. polvo, ruido, neblina, vibraciones y temperatura).

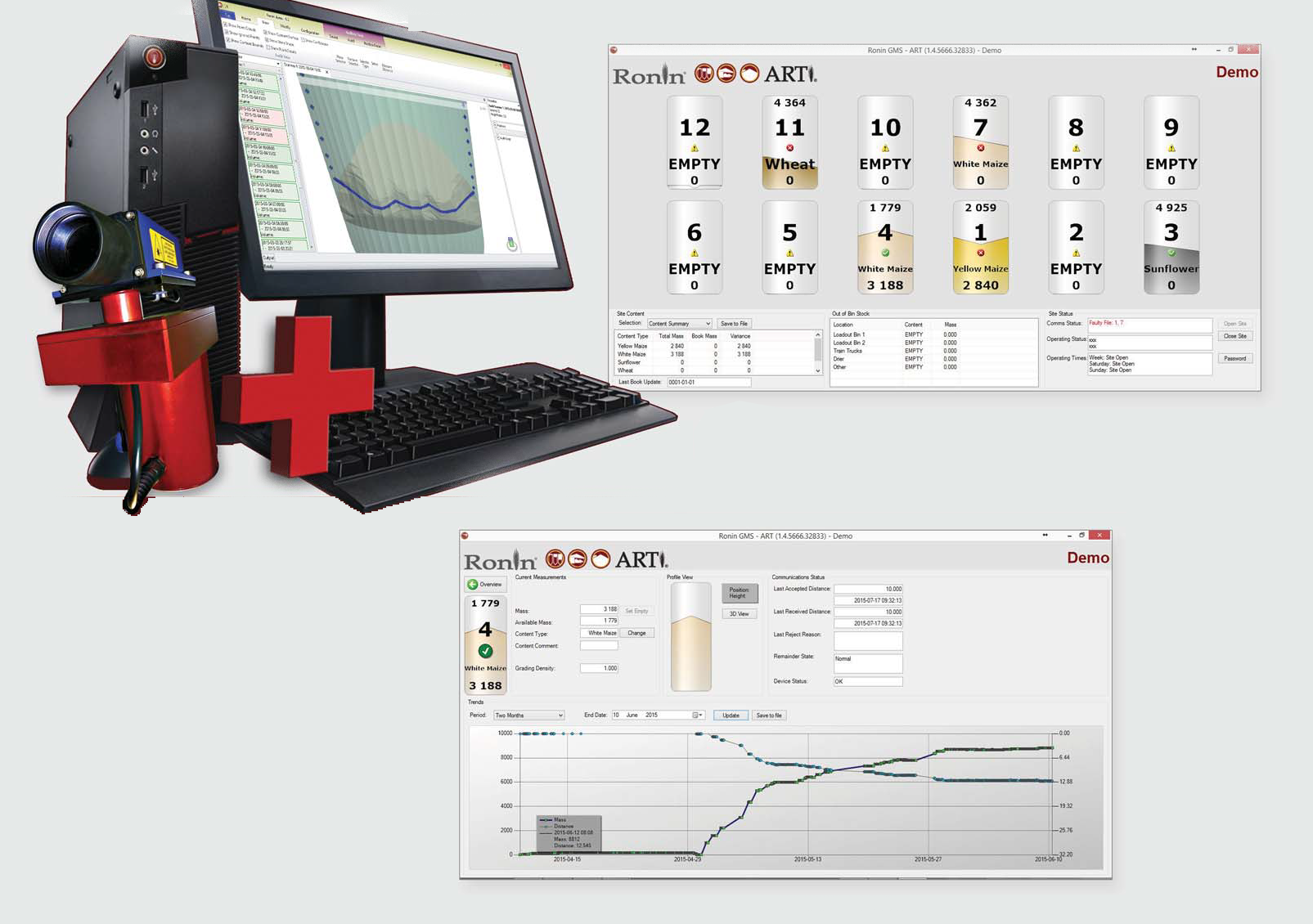

Interfaz & Funcionalidad

El sistema posee una interfaz que puede ser accedida por cualquier computador autorizado con la aplicación cargada y es altamente configurable a las necesidades del usuario, pudiendo incluir mapas 2D y 3D, ventanas de tendencia y tablas de ingreso de parámetros o salida de datos. Entre sus funcionalidades se puede incluir:

• Medición de nivel medio (m), máximo y mínimo
• Medición de perfil radial de nivel (m)
• Cálculo de volumen (m3) para el total de la tolva
• Construcción en línea de un mapa 3D
• Ventanas de tendencias con datos históricos de operación del stockpile
• Reportes configurables de producción
